LK-AMPD-D Fotodetettore InGaAs à microonde amplificatu à alta velocità
- Alta velocità, larghezza di banda larga
- Incorporated Bias-T
- O/E Hybrid Integrated
- Altu Guadagno, Bassu Rumore, Banda Larga
- Connettore SMA sigillatu ermeticamente
- Low Dark Current, altu rapportu signal-à-rumore.
- Small Form Factor.
Description Product
LK-AMPD-D hè una fusione di cumpunenti ottici è elettronichi, cù un fotodiodu InGaAs à spettru largu è un amplificatore à minimu rumore. U fotodiode PIN InGaAs hà un intervallu di sensibilità da 1000 à 1650nm. L'amplificatore à pocu rumore vanta un guadagnu RF di 30dB.
LK-AMPD-D hè capaci di furnisce una larghezza di banda di 12GHz o 20GHz. Stu dispusitivu funziona cù una alimentazione elettrica + 9V. Hè pensatu per travaglià cù a fibra standard 9/125μm monomode cum'è input. L'output RF presenta un connettore di tippu SMA chì hè impedenza-matched à 50 ohms.
LK-AMPD-D hè sigillatu in una manera chì impedisce l'ingressu di umidità è altri contaminanti, è hà un pesu di menu di 23 grammi. Hè certificatu per risponde à i requisiti di a Direttiva di Restrizione di Sustanze Periculi (RoHS) 2.0.
quaternu di tecnica
| Valutazione massima tipica è assoluta | ||||
|---|---|---|---|---|
| paràmetru | Sym. | Tipicu | Rating | Unit |
| Intervallu di temperatura di almacenamiento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gamma di temperatura di u casu di funziunamentu | TC | 25 | -40 ~ +85 | ℃ |
| Tensione di bias | VR | +9 | +9 ~ +12 | V |
| Potenza d'ingressu otticu | Pin | 0 | + 10 | dBm |
| Burn-out Power Optical | PB | - | + 13 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caratteristiche elettriche / ottiche (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| paràmetru | Sintumu | Cundizione Test | Valori di Parametru | Unit | ||
| Gamma di onda | λ | - | 1000 ~ 1650 | nm | ||
| Range di frequenza | - | - | X - Banda | Ku - Band | - | |
| Small Signal Bandwidth | f-3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 2 ~ 20 | Russo Francesco Russo | |
| Rispunsabilità | Re | VR =+9V, pin = 10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Ampiezza di l'ampiezza | A | TC = -45~+85 ℃ | ≤ ± 2 | dB | ||
| Saturazione putenza ottica | Ps | VR = +9 V, λ = 1550 nm AC modulé | + 10 | dBm | ||
| Guadagno di signale RF | G | - | 30 ± 1 | dB | ||
| Saturazione RF Output Power | Pfora | - | + 10 | dBm | ||
| Risultatu VSWR | VSWR | - | ≤ 2 | - | ||
| Impedenza di Output | RL | - | 50 | Ω | ||
●Curve di Risposta tipica
（ Fig. 1 X-Band Photodetector Risposta di Frequenza)

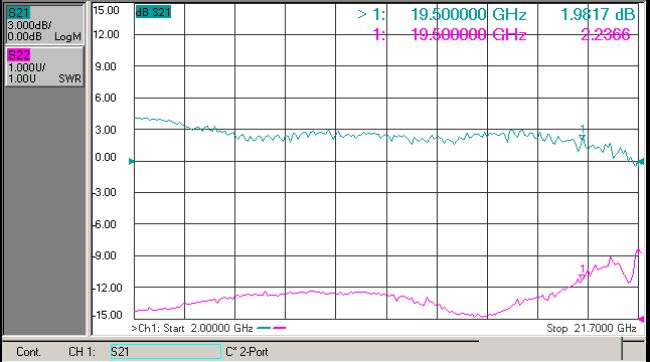

（ Fig. 2 Ku - Risposta di Frequenza di Fotodetettore di Banda）
●Dimensione è Pin (unità: mm [inch] )
Connettore RF: SMA
●Information ordini
Foglia 1:
| codice | Guadagno di signale RF | Barras |
| D | 30 dB | Frequenza tipica è centrale |
Foglia 2:
| codice | Larghezza di banda analogica |
| X | 0. 3 ～ 12 GHz |
| Ku | 2 ~ 20 GHz |
Foglia 3:
| codice | Type lînia | Barras |
| N | Nisun Connettore | Pigtail in fibra monomodale 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
●Precautions
U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.
Assicuratevi chì a facciata di accoppiamentu di fibra hè pulita prima di cunnetta à u circuitu opto.
A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.
Tutti i nostri fotodetettori standard ponu esse persunalizati in moduli!
Travaux
Radar Information Processing
Guerra Elettronica
Misurazione di l'antenna
Comunicazioni in fibra ottica
Sicurezza è Vigilanza
