Trasmettitore UWB Modulatu Direttamente Serie LK-NYCMT
- Ultra-wideband (megliu cà 18GHz)
- CWDM
- High-Dynamic-Range
- Alta putenza di uscita
- RIN bassu
- Température du boîtier d'opération: (-40 ℃ ~ 70 ℃)
Description Product
U trasmettitore LK-NYCMT hè principalmente custruitu di laser d'alta velocità (DFB) modulatu direttamente, circuitu di cuntrollu di putenza otticu automaticu, circuitu di cuntrollu automaticu di temperatura, circuitu di cunversione stabilizzante di tensione, circuitu di monitoraghju è indicazione. Stu trasmettitore offre una selezzione di lunghezze d'onda (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) è vanta una larghezza di banda di modulazione chì supera i 18GHz, cù una putenza di output capace di ghjunghje à 10mW.
U trasmettitore LK-NYCMT opera nantu à una sola alimentazione positiva è hè ingegneria per funziunà in modu affidabile in una gamma di tensione da + 7V à + 36V. Si vanta parechje caratteristiche vantaghji, cumprese un rumore di bassa intensità relativa (RIN), una stabilità eccellente in a lunghezza d'onda di output, è una alta putenza di output, chì cuntribuiscenu cullettivamente à a so prestazione superiore in sistemi di cumunicazione otticu.
Inoltre, u trasmettitore LK-NYCMT hè dotatu di una funzione d'indicazione chì furnisce un feedback chjaru nantu à u statutu di l'alimentazione è di a putenza ottica, assicurendu chì i paràmetri operativi di u sistema sò in u intervallu desideratu, sta funzione hè cruciale per mantene l'integrità di u sistema è facilità a pronta risoluzione di i prublemi.
quaternu di tecnica
Massima Absoluta
| paràmetru | simmulu | Min. | Tipicu | Max. | Unit |
| Temperature Storage | TSTG | -55 | + 25 | + 85 | ℃ |
| Temperature Internet | TC | -40 | + 25 | + 70 | ℃ |
| putenza di input RF1 | Pin | - | + 10 | + 20 | dBm |
| déséquilibrer | Vin | +7 | + 12 | + 36 | V |
(1) Modu di travagliu d'onda cuntinuu (CW).
Specificazioni ottiche è elettriche (TC = 22±3 ℃)
| paràmetru | simmulu | cundizioni | Min. | Tipicu | Max. | Unit |
| lunchizza | λ | - | 1370 | CWDM | 1390 | nm |
| Frequenza (3dB) | f3dB | banda X | 0.1 | - | 12 | Russo Francesco Russo |
| Banda Ku | 1 | - | 18 | |||
| Forza di uscita di luce | P | - | 5 | 10 | - | mW |
| Rumore di Intensità Relativa | renu | - | - | - | -155 | dBc/Hz |
| Perdita di ritornu (VSWR) | VSWR | banda X | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Input 1 dB Cumpressione | - | - | + 13 | + 15 | - | dBm |
Alimentazione (TC = 22±3 ℃)
| paràmetru | Min. | Tipicu | Max. | Unit |
| déséquilibrer | +7 | + 12 | + 36 | V |
| Travaux(2) | 0.07 | 0.1 | 1 | A |
(2) Cundizione di prova: Vin = + 12V.
● Curva di Risposta tipica

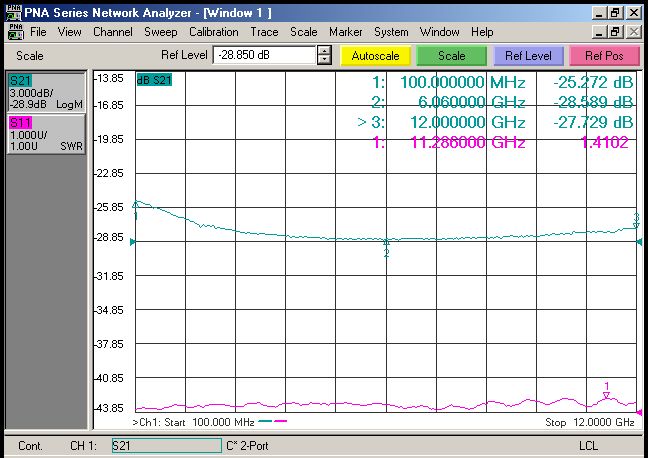

Figura 1 LK-NYCMT-X Trasmettitore Curva di Risposta tipica
Figura 2 LK-NYCMT-Ku Trasmettitore Curva di Risposta tipica
● Spectrogramma tipicu
Figura 3 Spettrogramma tipicu di trasmettitore LK-NYCMT
● Unità di dimensione: mm [inch]

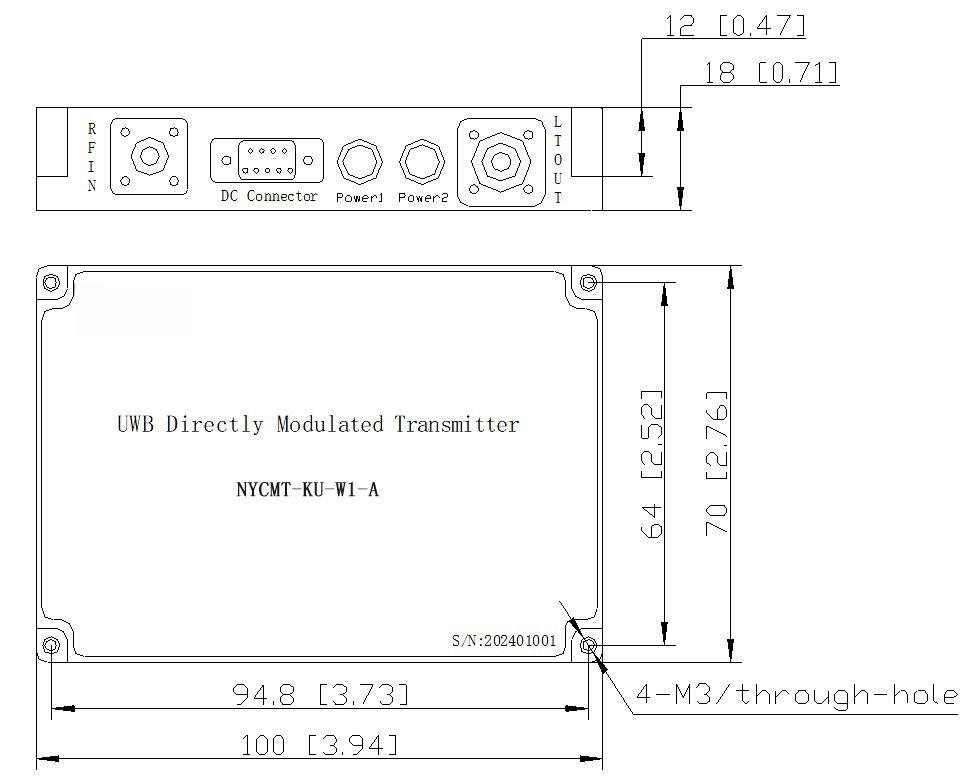

Figura 4 LK-NYCMT Transmitter Dimension
Connettore RF: SMA
Connettore d'alimentazione: J30J-9-ZKP
● Pin di Power Supply
| paràmetru | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| déséquilibrer | Vin | NC | GND | NC | |||||
● Information Help
Foglia 1:
| simmulu | Description |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN pacchettu farfalla |
Fogliu 2
| simmulu | Description |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Foglia 3:
| simmulu | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Longitudine d'onda (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Foglia 4:
| simmulu | Type lînia | Description |
| N | persunalizà | persunalizà |
| A | FC / APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Travaux
Antenna＆Radar
Sistema di contramisura elettronica
Trasmissione di ligami RF analogichi
Comunicazione wireless a banda larga
Stazione di basa di cumunicazione mobile
