LK-HHPD Fotodetettore InGaAs ad alta velocità
- Larghezza di banda larga ， Alta velocità
- Alta Rispunsibilità
- Incorporated Bias-T
- Ingressu à alta saturazione
- Connettore SMA sigillatu ermeticamente
- Low Dark Current, altu rapportu signal-à-rumore.
- Small Form Factor.
Description Product
LK-HHPD hè un modulu di rilevatore ad alta velocità adattatu per l'applicazioni digitali è analogichi, cù un fotodiode PIN InGaAs chì copre lunghezze d'onda da 1250 à 1650 nm. Offre larghezze di banda di 12 GHz o 18 GHz è funziona a +5V di potenza. U modulu hè cumpatibile cù a fibra standard 9/125μm monomode è hà un connettore SMA per output RF cù un impedenza di 50 ohm.
LK-HHPD adattatu per l'applicazioni à alta velocità di dati, hè sigillatu ermeticamente per prutegge da i fatturi ambientali, assicurendu affidabilità è longevità. Havi un disignu ligeru, cù una massa di menu di 23 grammi, chì hè benefica per l'applicazioni portable o limitate in u spaziu. U modulu hè certificatu in cunfurmità cù a Direttiva RoHS (Restriction of Hazardous Substances) 2.0, dimustrendu l'aderenza à i normi ambientali è di sicurezza.
quaternu di tecnica
| Valutazione massima tipica è assoluta | ||||
|---|---|---|---|---|
| paràmetru | Sym. | Tipicu | Rating | Unit |
| Intervallu di temperatura di almacenamiento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gamma di temperatura di u casu di funziunamentu | TC | 25 | -40 ~ +85 | ℃ |
| Tensione di bias | VR | 5 | +4.75 ~ +5.25 | V |
| Potenza d'ingressu otticu | Pin | 0 | + 13 | dBm |
| Burn-out Power Optical | PB | - | + 16 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caratteristiche elettriche / ottiche (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| paràmetru | Sintumu | Cundizione Test | Valori di Parametru | Unit | ||
| Gamma di onda | λ | - | 1000 ~ 1650 | nm | ||
| Range di frequenza | - | - | X - Banda | Ku - Band | - | |
| Small Signal Bandwidth | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | Russo Francesco Russo | |
| Rispunsabilità | Re | VR =+5 V, pin = 10 mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Risultatu VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Ampiezza di l'ampiezza | A | TC = -45~+85 ℃ | ≤ ± 1.5 | dB | ||
| Saturazione putenza ottica | Ps | VR =+5 V, λ = 1550 nm AC Modulatu |
13 | dBm | ||
| Saturazione RF Output Power | Pfora | - | -10 | dBm | ||
| Corrente scura | Id | VR = 5 V | ≤ 10 | nA | ||
| Impedenza di Output | RL | - | 50 | Ω | ||
● Curve di rispunsibilità tipica

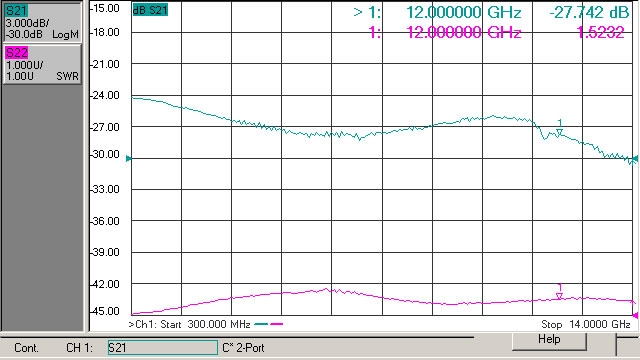

（ Fig. 1 X - Risposta di Frequenza di Fotodetettore di Banda）
（ Fig. 2 Ku - Risposta di Frequenza di Fotodetettore di Banda）

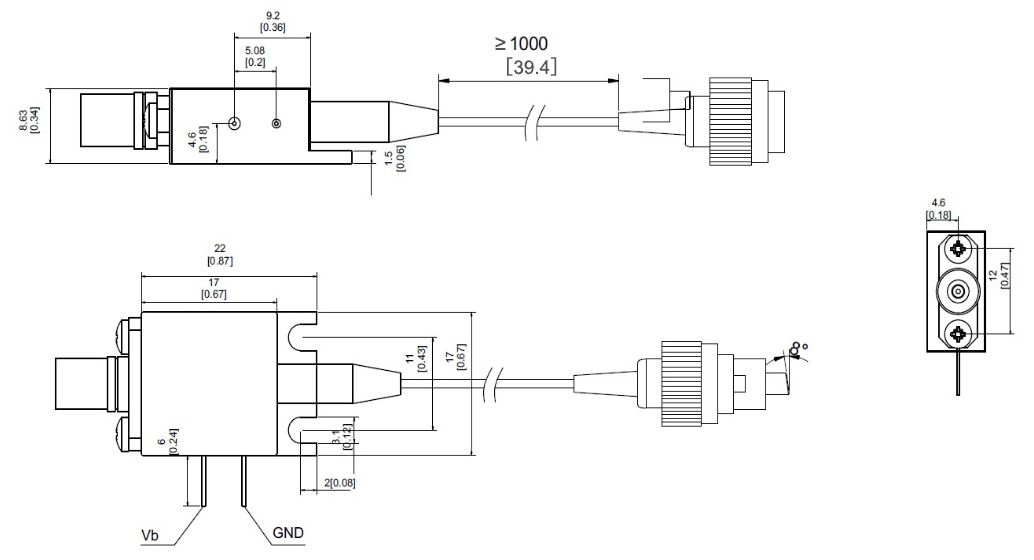

● Dimensione è Pin (Unità: inch)
Connettore RF: Connettore SMA
●Information ordini
Foglia 1:
| codice | Larghezza di banda analogica |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
Foglia 2:
| codice | Type lînia | Barras |
| N | Nisun Connettore | Pigtail in fibra monomodale 9 / 125 μm |
| A | FC / APC |
● Precauzioni
U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.
Assicuratevi chì a faceta di accoppiamentu di fibra hè pulita prima di cunnette à l'opto-circuit.
A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.
Tutti i nostri fotodetettori standard ponu esse persunalizati in moduli!
Travaux
Comunicazione in fibra ottica
Radar Information Processing
Guerra Elettronica
Test è misurazione di u segnu à alta velocità
Sicurezza è Vigilanza
