LK-HSPD-Ku-CM Fotodetettore InGaAs ad alta velocità

  • Wide Bandwidth, High Speed
  • Incorporated Bias-T
  • AC Accoppiatu
  • Connettore SMA sigillatu ermeticamente
  • Low Dark Current, altu rapportu signal-à-rumore.
  • Small Form Factor.
Enquiry

+ 86 29 88244373

Description Product

U modulu di rilevatore di alta velocità LK-HSPD-Ku-CM hè un ricetrasmettitore optoelettronicu sofisticatu, meticulosamente ingegneratu per risponde à l'applicazioni di trasfurmazione di signali digitale è analogicu. Stu modulu hè dotatu di un fotodiode PIN InGaAs, chì vanta un intervallu di risposta spettrale da 1250 à 1650 nanometri, cumprese l'elettronica di corrispondenza essenziale necessaria per l'allineamentu è u cundizionamentu ottimali di u signale.

LK-HSPD-Ku-CM hè capace di furnisce una larghezza di banda di 18 gigahertz, facendu bè adattatu per cumunicazioni di dati à alta velocità. U modulu hè alimentatu da un supply + 5-volt, assicurendu un funziunamentu affidabile è facilità d'integrazione cù i sistemi di energia esistenti. Aderisce à i normi per l'input di fibra 9/125-micrometer unimode, facilitendu a cumpatibilità cù l'infrastruttura di fibra ottica stabilita. L'output di Radio Frequency (RF) hè dotatu di un connettore SMA-compatibile, chì hè meticulosamente impedenza-matched à 50 ohms per assicurà una propagazione efficace di u signale è una riflessione minima.

LK-HSPD-Ku-CM hè custruitu cù un prucessu di sigillatura ermetica, chì furnisce una robusta prutezzione ambientale è aumenta a resistenza di u modulu contr'à l'umidità, a polvera è altri contaminanti potenziali, assicurendu cusì stabilità è prestazione à longu andà.

quaternu di tecnica
Valutazione massima tipica è assoluta
paràmetru Sym. Tipicu Rating Unit
Intervallu di temperatura di almacenamiento TSTG -45 ~ +85 -55 ~ +100 ℃
Gamma di temperatura di u casu di funziunamentu TC 25 -40 ~ +85 ℃
Tensione di bias VR 5 -4.75 ～ +5.25 V
Potenza d'ingressu otticu Pin + 10 + 13 dBm
Burn-out Power Optical PB - + 16 dBm
Température de soudure au plomb Tp 280 (10 s) 330 (10 s) ℃
Caratteristiche elettriche / ottiche (TC = 22 ± 3 ℃)
paràmetru Sintumu Cundizione Test Valori di Parametru Unit
Gamma di onda λ - 1000 ~ 1650 nm
Range di frequenza - - Ku-Band -
Small Signal Bandwidth f-3dB TC= 22 ± 3℃ 0.1 ~ 18 Russo Francesco Russo
Rispunsabilità Re VR, Pin= 1 mW λ = 1310 nm ≥ 0.75 A / W
      λ = 1550 nm ≥ 0.7
Ampiezza di l'ampiezza A TC = -40~+85 ℃ ≤ ± 1.5 dB
Risultatu VSWR VSWR - ≤ 2.5 -
Tensione di bias VR - +5 V
RF Connector - - SMA -
Saturazione putenza ottica Ps VR, λ = 1550 nm
AC Modulatu		 + 13 dBm
Corrente scura Id VR ≤ 10 nA
Saturazione RF Output Power Pout - -10 dBm
Impedenza di Output RL - 50 Ω

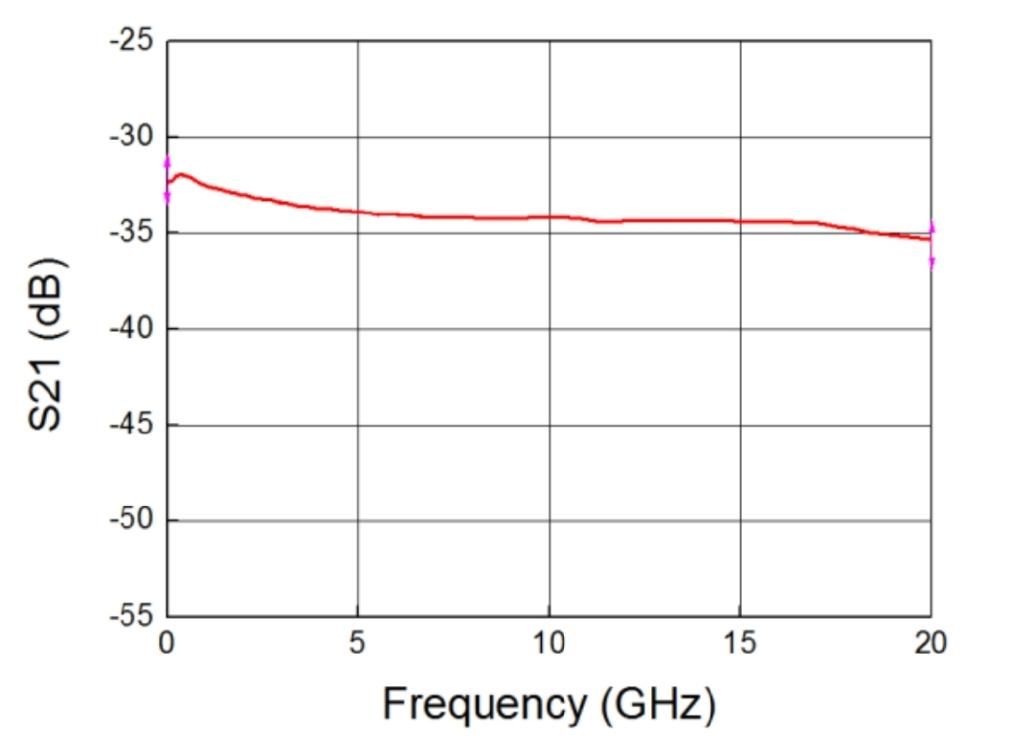

● Curve di risposta tipica

(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

(Fig. 1 Ku-Band Photodetector Risposta di Frequency)

● Dimensione è Pin (Unità: mm [inch])

Connettore RF: SMA

Rimarca: questu hè a rev 1.1, Paragunatu à a versione mandata à u cliente u 14 d'aprile di u 2023, e dimensioni generale anu cambiatu eccettu per a fibra di coda.

● Ordering Information

Foglia 1:

codice  Larghezza di banda analogica
Ku 0.1 ~ 18 GHz

Foglia 2:

codice Barras
CM persunalizà

Foglia 3:

codice Type lînia Barras
N Nisun Connettore Pigtail in fibra monomodale 9/125 μm
A FC/APC
P FC / PC

● Precauzioni

  • U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.

  • Assicuratevi chì a faceta di accoppiamentu di fibra hè pulita prima di cunnette à l'opto-circuit.

  • A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.

Tutti i nostri fotodetettori standard ponu esse persunalizati in moduli!

Travaux

  • Comunicazione in fibra ottica

  • Radar Information Processing

  • Guerra Elettronica

  • Test è misurazione di u segnu à alta velocità

  • Sicurezza è Vigilanza
