LK-NY55D Laser DWDM DFB d'alta putenza

  • Accoppiamentu di corrente diretta
  • High-Dynamic-Range
  • Corrente di soglia bassa
  • Alta Potenza di Rendimentu
  • Paquet farfalla 14pin
  • Température de fonctionnement du cas : -20 à 70 ℃
  • High Confidence
  • Finu à 100 MW d'alta putenza
  • Fibra di mantenimentu di a polarizazione (PM).
Enquiry

+ 86 29 88244373

Description Product

U laser LK-NY55D hè cuncepitu per serve cum'è emettitore otticu specificu per a lunghezza d'onda d'alta putenza, chì hè ideale per l'integrazione cù un modulatore esternu in i sistemi CATV è DWDM. Hè particularmente adattatu per applicazioni chì implicanu super trunking è distribuzione. Les longueurs d'onde offertes par cette série respectent les normes ITU Grid en termes de gamme et de spécifications de canal.

Questa serie vene cun fibra di mantenimentu di polarizazione (PM) è presenta un accoppiamentu di corrente diretta (dc). Include un Cooler Termoelettricu integratu (TEC), un termistore per a sensazione di a temperatura, è un fotodiodu di monitor per u monitoraghju di l'energia otticu. U modulu hè allughjatu in un pacchettu di farfalla di 14 pin chì hè cumpatibile cù u layout di pin OC-48, è incorpora un isolatore otticu in u pacchettu stessu.

quaternu di tecnica
Caratteristiche elettriche / ottiche (TC = 25 ± 3 ℃)
paràmetru Sym. cundizioni Min Tipicu Max Unità
Frequency f - 0.01 - 1 ghz
Larghezza di banda (-3dB, I = 200mA) S21 - 1     ghz
Potenza di output ottica P

Versione 40 mW, T = Tset, IF = EiuOPVersione 50 mW, T = Tset, IF = EiuOPVersione 63 mW, T = Tset, IF = EiuOPVersione 80 mW, T = Tset, IF = EiuOPVersione 100 mW, T = Tset, IF = EiuOP
40
50
63
80
100		 - - mW
Thershold current È Bol - - 40 mA
U currente di operazione Iop Versione 40 mW, BOL
Versione 50 mW, BOL
Versione 63 mW, BOL
Versione 80 mW, BOL
Versione 100 mW, BOL		 -
-
-		 -
-
-		 280
350
450
580
650		 mA
Tensione di operazione Vop BOL, IF = EiuOP - - 2.5 V
Lunghezza d'onda massima λ T = Tset, IF = EiuOP - 1550 - nm
Sonu d'intensità rativa renu - - - -160 dB / Hz
Rapportu di suppressione side-mode SMSR   30 - - dB
Ratio di estinzione di polarizazione PER IF = EiuOP 17 - - dB
Deriva di lunghezza d'onda sopra TC Range ∆λTOP T = TOP - - 40 pm
Resistenza termistori Rth TOP= 25 ℃ 9.5 10 10.5 KΩ
Tempu di termistore. Coefficienti TCTH TOP= 25 ℃ - -4.4 - % / ° C
TEC currenti Itec -20℃<TC<70 ℃ -1.0 - 1.5 A
tensione TEC Vtec -20℃<TC<70 ℃ -2.0 - 3.0 V
Impedenza RF Zine 40 MHz - 1002 MHz 1 - 6 Ω
Monitore u currente PD Im IF = IOP, VMPD = -5 V 0.1 - 2.5 mA
Monitor PD Current Dark (PD) Id IOP = 0 mA, VMPD = -5 V - - 0.2 uA
Valutazione massima tipica è assoluta
paràmetru Sym. cundizioni Min. Max. Unit
Laser forward DC current If - - 750 mA
Tensione inversa laser V - - 2 V
Tensione inversa di fotodiode VR - - 10 V
Temperature Internet To - -20 + 70 ° C
Temperature Storage Ts - -40 + 85 ° C
ESD - HBM: R = 1500 Ω, C = 100 pF -500 500 V

Note: Tutti i chips laser venenu da wafers chì sò stati certificati utilizendu una quantità rapprisentativa di dispusitivi chì devenu ottene un rendimentu accettabile per burn-in.

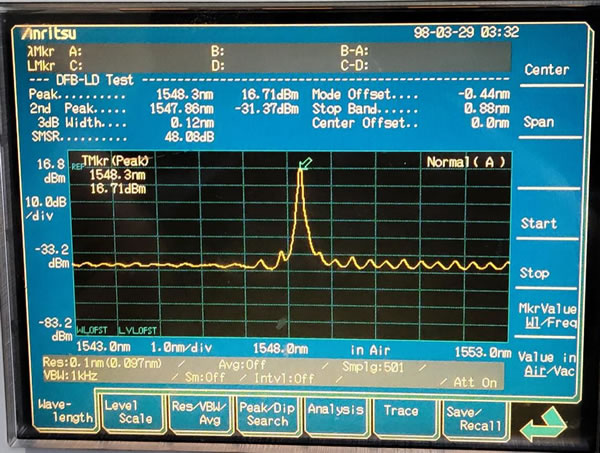

● Dati tipici

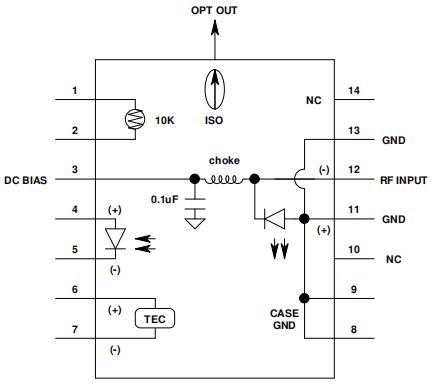

● Schema electricu

Piombu # funzioni Piombu # funzioni
1 Teristore 8 GND
2 Teristore 9 GND
3 LD-(bias) 10 NC
4 anodu PD 11 GND (LD+)
5 catodu PD 12 RF IN
6 Cooler + 13 GND (LD+)
7 più freti- 14 NC

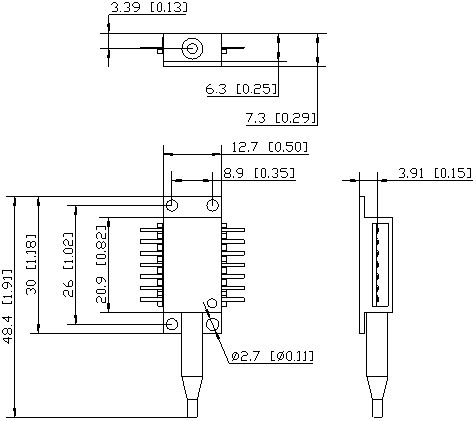

● Dimensione è Pin (Unità: mm [inch] )

Connettore RF: SMA

● Ordering Information

Foglia 1:

codice Description
55 Pacchettu farfalla DWDM High Power 14PIN

Foglia 2:

codice Potenza Ottica
040 40mW
050 50mW
063 63mW
100 100mW

Foglia 3:

Channel Frequenza (THz) Lunghezza d'onda centrale (nm)   Channel Frequenza (THz) Lunghezza d'onda centrale (nm)
C01 Qualsiasi lunghezza d'onda persunalizata desiderata C37 193.7 1547.72
C02 Non-ITU, 1547 nm - 1560 nm C38 193.8 1546.92
C03 Non-ITU, 1557 nm - 1560 nm C39 193.9 1546.12
C04 Non-ITU, 1530 nm - 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Foglia 4:

codice Description
PM Connettore in fibra PM-FC/APC, 0.9 mm, lunghezza 1 m

● Precauzioni

U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.

Assicuratevi chì a faceta di accoppiamentu di fibra hè pulita prima di cunnette à l'opto-circuit.

A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.

Travaux

CATV

DWDM

L'ottica di u spaziu liberu

Super trunking è distribuzione 、

Trasmissione di signali in rete ottiche
