LK-NYDMD DWDM Microwave DFB Laser Module

  • Laser DFB di modulazione diretta
  • High-Dynamic-Range
  • Lunghezza d'onda: CWCM
  • Larghezza di banda 18 GHz
  • Corrente di soglia bassa
  • Alta putenza di uscita
  • Pacchettu farfalla 7 pin cù cunnessu SMA
  • Température du boîtier de fonctionnement : -40 à 70 ℃
  • Affidabilità Migliorata
Enquiry

+ 86 29 88244373

Description Product

U laser LK-NYDMD hè un laser di feedback distribuitu direttamente modulatu (DFB) cuncepitu per furnisce prestazioni eccezziunali in cumunicazioni lineari in fibra ottica per applicazioni chì esigenu larghezza di banda estremamente larga. Servindu cum'è una alternativa di punta à i sistemi di cable coassiali tradiziunali, LK-NYDMD eccelle in a trasmissione di segnali à alta frequenza di 12 GHz o 18 GHz.

Priservendu l'integrità di u signale RF in a so forma originale, questi laser aumentanu significativamente l'affidabilità di e rete di cumunicazione à microonde. Grazie à questi attributi, LK-NYDMD migliora notevolmente a qualità di u signale in una vasta gamma di applicazioni, cum'è u cuntrollu di l'antenna remota, a telemetria, a distribuzione di segnali di timing è di riferimentu, è ancu i sistemi di misurazione è di ritardu.

LK-NYDMD presenta un isolatore otticu integratu, un cooler termoelettricu (TEC), un termistore, un chip di diodu laser è un fotodiodu di monitor, tutti sigillati in un robustu pacchettu di farfalla di 7 pin per assicurà a prutezzione ermetica è mantene a prestazione di punta.

quaternu di tecnica
Massima Absoluta
paràmetru simmulu Min. Max. Unit
Corrente in avanti diode laser If - 120 mA
Tensione inversa diode laser V - 1 V
Forza di fronte Pf - 20 dBm
Tensione inversa PD V - 15 V
Corrente in avanti (PD) Im - 2 mA
Temperature Internet To -40 + 70 ° C
Temperature Storage Ts -55 + 85 ° C
Umidità relativa di almacenamiento Sr - 85 %
Specificazioni ottiche è elettriche (Tc = 25 ° C)
paràmetru simmulu Cundizione Test Min Tipicu Max Unità Ppi
lunchizza λ IF = EiuOP, T = TOP DWDM (ITU)
1550
-		 nm
Frequency - Opzione X 0.1 - 12 Russo Francesco Russo -
Opzione Ku 1 - 18
Putenza Output Optica P IF=Iop - 10 - mW 1
Thershold current Ith λ = 1550 nm - - 10 mA -
U currente di operazione Iop λ = 1550 nm - 55 100 mA -
Tensione di operazione Vop λ = 1550 nm - 1.5 2.5 V -
Efficienza di slope SE - 0.2 - - W / A -
Rapportu di suppressione side-mode SMSR λ = 1550 nm, IF=Iop 30 - - dB -
Rumore d'intensità rativa RIN   - -150 -130 dB / Hz -
Larghezza di banda (-3dB, I = 60mA) S21 Opzione X - 12 - Russo Francesco Russo -
Opzione Ku - 18 -
perdita di ritornu VSWR Opzione X - - 2 dB -
Opzione Ku - - 2.2
Input 1 dB Cumpressione   - 15 - - dBm -
Resistenza termistori Rth @ 25 ° C - 10 - Kohm -
TEC currenti It - - - 1.2 A 2
tensione TEC Vt   - - 2.5 V 2
Capacità (PD) Ct   - - 20 pF -
Monitoring currenti Im - 0.10 - 2.0 mA -
corrente scura (PD) Id   - - 50 nA -

Notes:Tutti i chips laser venenu da wafers chì sò stati certificati utilizendu una quantità rapprisentativa di dispusitivi chì devenu ottene un rendimentu accettabile per burn-in.

1.Laser temperature set 25℃, bias currenti à 55mA

2. Temperature casu funziunamentu -40 ~ 70 ℃


● Dati tipici

(λ=1550nm, TC =25 ℃)

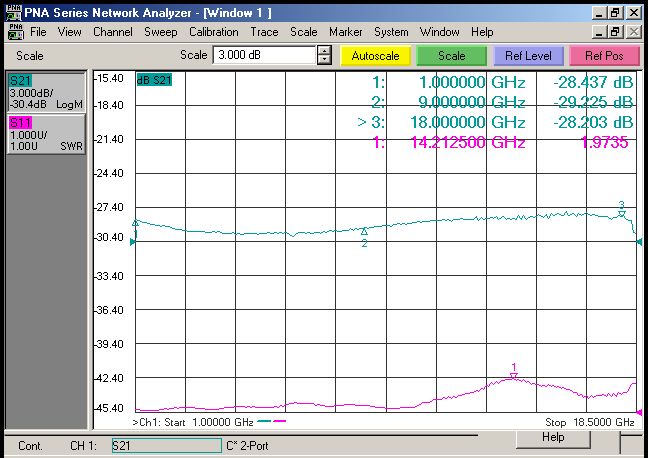

（ Fig. 1 X- Band S11 è S22 dati ）

（ Fig. 2 Dati Ku- Band S11 è S22 ）

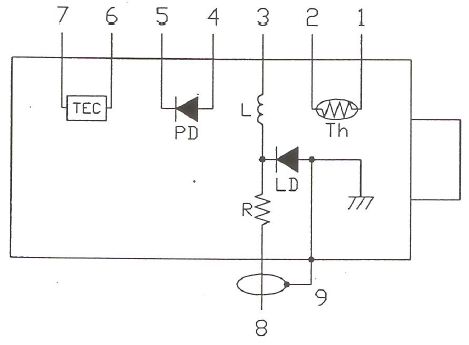

● Schema electricu

Piombu # funzioni
1 Teristore
2 Teristore
3 LD-(bias)
4 PD+
5 PD-
6 Cooler +
7 più freti-
8 LD-(RF)
9 nterra

● Disegni di contorno (Unità: mm [inch])


Connettore RF: SMA


● Ordering Information

Foglia 1:

codice Description
DM DWDM (Dense Wavelength Division Multiplexing) Pacchettu farfalla 7 PIN

Foglia 2:

codice Larghezza di banda analogica
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

Foglia 3:

Channel Frequenza (THz) Lunghezza d'onda centrale (nm)   Channel Frequenza (THz) Lunghezza d'onda centrale (nm)
C01 Qualsiasi lunghezza d'onda persunalizata desiderata C37 193.7 1547.72
C02 Non-ITU, 1547 nm - 1560 nm C38 193.8 1546.92
C03 Non-ITU, 1557 nm - 1560 nm C39 193.9 1546.12
C04 Non-ITU, 1530 nm - 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Scheda 4:

codice Type lînia Barras
A FC / APC Trecce in fibra monomodale 9/125 μm, 0.9 mm, lunghezza 1 m
S SC / APC
N Nisun Connettore

● Precauzioni

  • U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.

  • Assicuratevi chì a faceta di accoppiamentu di fibra hè pulita prima di cunnette à l'opto-circuit.

  • A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.

Travaux

  • Comunicazioni di dati à alta velocità

  • Distanza di l'antenna

  • Reti cellulari è PCS

  • Trasmissione di ligami RF analogichi

  • Comunicazioni militari

  • Tracking, Telemetria è Control

  • Sistemi di telemetria

  • Sistemi militari è di difesa
