LK-HPPD-Ku Fotodetettore bilanciato InGaAs di alta potenza

  • Larghezza di banda larga
  • Incorporated Bias-T
  • DC Accoppiatu
  • Connettore SMA sigillatu ermeticamente
  • Low Dark Current, altu rapportu signal-à-rumore.
  • Small Form Factor.
Enquiry

+ 86 29 88244373

Description Product

U Photodetector Balanced High-Speed ​​(HPPD-Ku) hè un dispositivu optoelettronicu di precisione adattatu per applicazioni digitali è analogichi. Stu modulu integra un fotodiode PIN InGaAs cù un intervallu di risposta spettrale da 1250 à 1650 nanometri, cumprese l'elettronica corrispondente necessaria per assicurà l'integrità è u rendiment di u signale.

LK-HPPD-Ku hè capace di furnisce una larghezza di banda di 18 gigahertz, facendu adattatu per applicazioni di trasmissione di dati à alta velocità. Funziona nantu à una alimentazione elettrica di + 5 volt, allineendu cù i requisiti di energia standard per a stabilità è l'efficienza。 U modulu hè cumpatibile cù fibre ottiche 9/125-micrometri monomode standard, assicurendu una integrazione perfetta cù l'infrastruttura di fibra esistente. U portu di output di Radio Frequency (RF) hè equipatu di un connettore SMA-compatibile, chì hè impedenza-matched à 50 ohms, facilitendu u trasferimentu ottimale di signale è minimizendu a perdita di signale.

quaternu di tecnica
Valutazione massima tipica è assoluta
paràmetru Sym. Tipicu Rating Unit
Intervallu di temperatura di almacenamiento TSTG -45 ~ +85 -55 ~ +100 ℃
Gamma di temperatura di u casu di funziunamentu TC 25 -40 ~ +85 ℃
Tensione di bias VR +5 +5 ~ +9 V
Potenza d'ingressu otticu Pin + 10 + 17 dBm
Burn-out Power Optical PB - + 20 dBm
Température de soudure au plomb Tp 280 (10 s) 330 (10 s) ℃
Caratteristiche elettriche / ottiche (TC = 22 ± 3 ℃)
paràmetru Sintumu Cundizione Test Valori di Parametru Unit
Gamma di onda λ - 1000 ~ 1650 nm
Range di frequenza - - Ku - Band -
Small Signal Bandwidth f-3dB TC = 22 ± 3℃ 0.8 ~ 18 Russo Francesco Russo
Rispunsabilità Re VR , Pin = 1 mW λ = 1310 nm ≥ 0.85 A / W
λ = 1550 nm ≥ 0.8
Ampiezza di l'ampiezza A TC = -45~+85 ℃ ≤ ± 1.5 dB
Saturazione putenza ottica Ps VR , λ = 1550 nm
AC Modulatu		 + 17 dBm
Corrente scura Id VR ≤ 10 nA
Saturazione RF Output Power Pfora - -10 dBm
Impedenza di Output RL - 50 Ω

● Curve di risposta tipica

(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

（ Ku - Risposta di Frequenza di Fotodetettore di Banda）

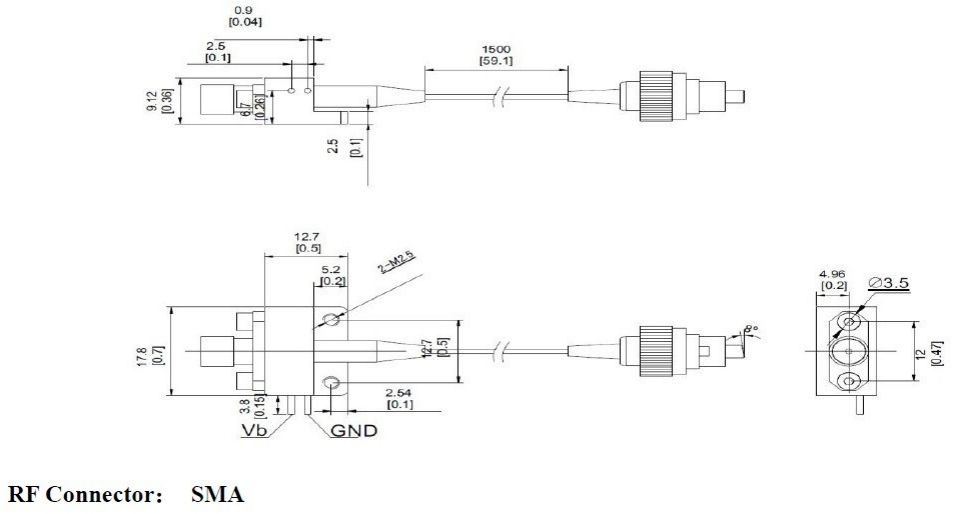

● Dimensione è Pin (Unità: mm [inch] )

●Information ordini

Foglia 1:

codice Larghezza di banda analogica
KU 0.8 ~ 18 GHz

Foglia 2:

codice Type lînia Barras
N Nisun Connettore Pigtail in fibra monomodale 9 / 125 μm
A FC / APC
P FC / PC

● Precauzioni

  • U raghju di curvatura di a fibra ùn hè micca menu di 20 mm per evità a fibra dannata.

  • Assicuratevi chì a faceta di accoppiamentu di fibra hè pulita prima di cunnette à l'opto-circuit.

  • A prutezzione ESD adatta hè necessaria in u almacenamentu, u trasportu è l'usu.

Tutti i nostri fotodetettori standard ponu esse persunalizati in moduli!

Travaux

  • Comunicazione in fibra ottica

  • Radar Information Processing

  • Guerra Elettronica

  • Test è misurazione di u segnu à alta velocità

  • Sicurezza è Vigilanza
